Jakie są główne elementy żurawia górnego?

Jako doświadczony dostawca dźwigów napowietrznych, byłem świadkiem kluczowej roli, jaką te maszyny odgrywają w różnych branżach. Żurawie nad głową są niezbędne do podnoszenia i poruszania ciężkich obciążeń z precyzją i wydajnością. W tym poście na blogu zagłębię się w główne elementy żurawia, rzucając światło na ich funkcje i znaczenie.

Most

Most jest poziomą strukturą, która obejmuje szerokość obszaru operacyjnego dźwigu. Służy jako podstawa całego systemu dźwigu, wspierając wózek i wciągnik. Most jest zwykle wykonany ze stali i jest zaprojektowany tak, aby wytrzymać ciężar podnoszonych obciążeń. Jest obsługiwany przez End Trucks, które działają na szynach zamontowanych na kolumnach budynku lub dedykowanej konstrukcji pasa startowego.

Projekt i konstrukcja mostu są kluczowe dla zapewnienia stabilności i bezpieczeństwa dźwigu. Dobrze zaprojektowany most równomiernie rozkłada obciążenie, zmniejszając naprężenie dla struktury i minimalizując ryzyko ugięcia lub deformacji. Dodatkowo most musi być odpowiednio wyrównany i wyrównywany, aby zapewnić płynne działanie wózka i wciągnika.

Wózek

Wózek jest komponentem, który porusza się wzdłuż mostu, umożliwiając umieszczenie wciągnika nad obciążeniem. Zazwyczaj jest zasilany silnikiem elektrycznym i jest wyposażony w koła lub rolki biegające na szynach mostu. Ruch wózka jest kontrolowany przez kontrolę wiszącą lub pilot radiowy, co nadaje operatorowi precyzyjne kontrolę nad pozycjonowaniem dźwigu.

Projekt i pojemność wózka są określone przez określone wymagania aplikacji. W przypadku zastosowań ciężkich wózka o wyższej pojemności obciążenia i bardziej solidniejszej konstrukcji może być wymagana. Ponadto wózek może być wyposażony w takie funkcje, jak urządzenia anty-sway lub zmienna częstotliwość, aby poprawić jego wydajność i wydajność.

Wciągnik

Wciągnik jest składnikiem odpowiedzialnym za podnoszenie i obniżenie obciążenia. Zazwyczaj jest zamontowany na wózku i składa się z silnika, skrzyni biegów, bębna i linii lub łańcucha. Silnik wciągnika zapewnia moc podnoszenia ładunku, a skrzynia biegów zmniejsza prędkość silnika i zwiększa moment obrotowy. Wiatry bębna i odprężają linę lub łańcuch, umożliwiając podniesienie lub obniżenie ładunku.

Pojemność i prędkość podnoszenia wciągnika są ważnymi względami przy wyborze dźwigu. Pojemność wciągnika powinna być wystarczająca do obsługi maksymalnej masy podnoszonych obciążeń, podczas gdy prędkość podnoszenia powinna być odpowiednia do zastosowania. Ponadto wciągnik może być wyposażony w takie funkcje, jak ochrona przeciążenia, przełączniki limitu i przyciski zatrzymania awaryjnego, aby zapewnić jego bezpieczne działanie.

Sterownica

Elementy są interfejsem między operatorem a dźwigiem. Pozwalają operatorowi kontrolować ruch mostu, wózka i wciągnika, a także inne funkcje, takie jak oświetlenie i klakson. Kontrole mogą być albo sterowanie wisiorami lub zdalne sterowanie radiowo, w zależności od aplikacji i preferencji operatora.

Elementy sterujące wiszącymi są zwykle przymocowane do dźwigu za pomocą kabla i są trzymane w dłoni operatora. Zapewniają prosty i intuicyjny sposób kontrolowania ruchu dźwigu, ale mogą być ograniczone pod względem zasięgu i elastyczności. Z drugiej strony RADO CONTEALES wykorzystują technologię bezprzewodową do komunikowania się z dźwigiem, zapewniając operatorowi większą swobodę ruchu i zdolność do kontrolowania dźwigu z odległości.

Zakończ ciężarówki

Końcowe ciężarówki to komponenty, które wspierają most i pozwalają mu poruszać się wzdłuż szyn. Zazwyczaj znajdują się na każdym końcu mostu i są wyposażone w koła lub rolki biegnące na szynach. Końcowe ciężarówki są zasilane silnikami elektrycznymi i są kontrolowane przez te same elementy sterujące, co most i wózek.

Konstrukcja i pojemność ciężarówek końcowych są określane przez określone wymagania aplikacji. W przypadku zastosowań o wytrzymałości ciężarówki z wyższą pojemnością i bardziej solidniejszą budową. Ponadto ciężarówki końcowe mogą być wyposażone w takie funkcje, jak urządzenia antykolizyjne lub automatyczne systemy hamowania w celu poprawy ich bezpieczeństwa i wydajności.

Pas startowy

Pas startowy to konstrukcja, która obsługuje most i końcowe ciężarówki. Składa się z szyn montowanych na kolumnach budynku lub dedykowanej konstrukcji pasa startowego. Projekt i konstrukcja pasa startowego są kluczowe dla zapewnienia stabilności i bezpieczeństwa dźwigu. Musi być w stanie wytrzymać ciężar dźwigu i podnoszone obciążenia, a także wszelkie siły dynamiczne generowane podczas pracy.

Długość i szerokość pasa startowego zależy od konkretnych wymagań aplikacji. W przypadku większych dźwigów lub aplikacji o szerszym obszarze operacyjnym może być wymagany dłuższy i szerszy pas startowy. Ponadto pas startowy może być wyposażony w funkcje takie jak połączenia rozszerzające lub urządzenia wyrównujące, aby zapewnić jego prawidłową instalację i obsługę.

Układ elektryczny

System elektryczny jest odpowiedzialny za zapewnienie zasilania komponentom dźwigu i kontrolowanie ich działania. Składa się z zasilania, panelu sterowania i różnych elementów elektrycznych, takich jak silniki, przełączniki i czujniki. System elektryczny musi być zaprojektowany i zainstalowany zgodnie z odpowiednimi kodami elektrycznymi i standardami, aby zapewnić jego bezpieczne i niezawodne działanie.

Pojemność i konfiguracja systemu elektrycznego są określane przez określone wymagania aplikacji. W przypadku większych dźwigów lub zastosowań o większym zapotrzebowaniu na moc może być wymagany bardziej niezawodny układ elektryczny. Ponadto układ elektryczny może być wyposażony w funkcje, takie jak zmienne napędy częstotliwości, hamowanie regeneracyjne lub systemy zarządzania energią w celu poprawy jego wydajności i zmniejszenia zużycia energii.

Urządzenia bezpieczeństwa

Bezpieczeństwo ma ogromne znaczenie, jeśli chodzi o żurawie. Aby zapewnić bezpieczeństwo operatora i otaczającego środowiska, dźwignie napowietrzne są zwykle wyposażone w różne urządzenia bezpieczeństwa. Urządzenia te obejmują ochronę przed przeciążeniem, przełączniki limitów, przyciski zatrzymania awaryjnego, urządzenia przeciwdziałające scenerii i systemy unikania kolizji.

Urządzenia ochrony przeciążenia uniemożliwiają żurawowi podnoszenie obciążeń, które przekraczają jego pojemność znamionową, zmniejszając ryzyko uszkodzeń strukturalnych i wypadków. Przełączniki graniczne zatrzymują ruch dźwigu, gdy osiągnie określoną pozycję, uniemożliwiając mu zderzenie z innymi obiektami lub strukturami. Przyciski zatrzymania awaryjnego pozwalają operatorowi natychmiastowe zatrzymać działanie dźwigu na wypadek awarii. Urządzenia przeciwdziałające doku zmniejszają obciążenie podczas podnoszenia i poruszania się, poprawiając stabilność i bezpieczeństwo dźwigu. Systemy unikania kolizji wykorzystują czujniki do wykrywania obecności innych obiektów lub struktur i automatycznie zatrzymywania ruchu dźwigu, aby zapobiec zderzeniom.

Wniosek

Podsumowując, żuraw ogólny jest złożoną maszyną składającą się z kilku głównych elementów, z których każdy odgrywa kluczową rolę w jej działaniu. Most, wózek, podnośnik, kontrola, końcowe ciężarówki, pas startowy, układ elektryczny i urządzenia bezpieczeństwa współpracują ze sobą, aby zapewnić stabilność, bezpieczeństwo i wydajność dźwigu. Wybierając żurawę, ważne jest, aby wziąć pod uwagę szczególne wymagania aplikacji i wybrać dźwig zaprojektowany i zbudowany w celu spełnienia tych wymagań.

W naszej firmie jesteśmy wiodącym dostawcą dźwigów na powierzchni, oferując szeroką gamę produktów, aby zaspokoić potrzeby różnych branż. Nasze dźwigi są zaprojektowane i zbudowane zgodnie z najwyższymi standardami jakości i bezpieczeństwa, a my oferujemy kompleksowe wsparcie po sprzedaży, aby zapewnić satysfakcję naszych klientów. Jeśli jesteś na rynku żurawia kosztów ogólnych, zachęcamy do [skontaktowania się z nami] w celu omówienia twoich wymagań i dowiedzenia się więcej o naszych produktach i usługach.

Odniesienia

• OSHA - Żurawie narzutowe i bramkowe
• CMAA - Specyfikacja najlepszego mostu i grupy wielu dźwigni elektrycznych dźwigów podróżnych
• ASME - B30.2 - Żurawie napowietrzne i bramkowe

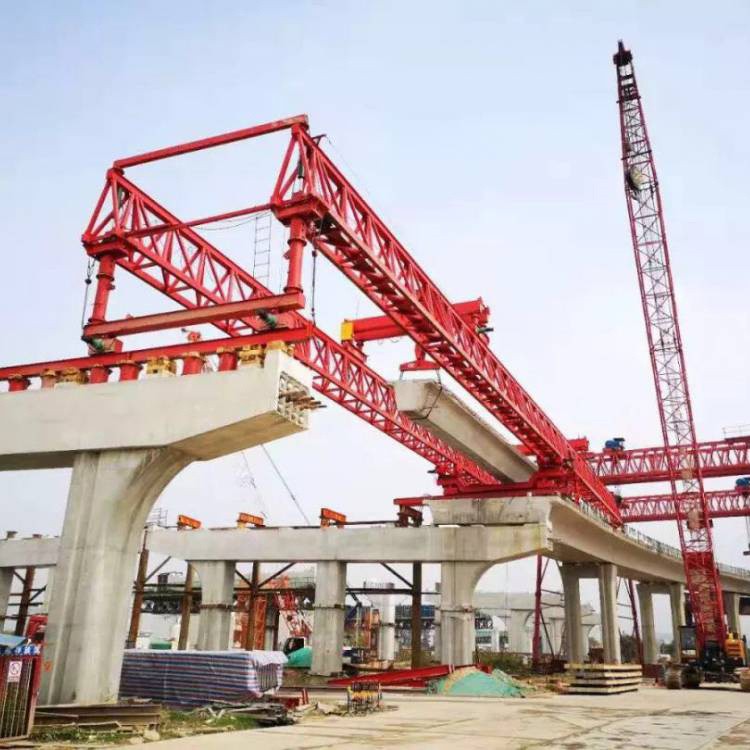

Ponadto, jeśli jesteś zainteresowany określonymi rodzajami dźwigów, możesz odwiedzić następujące linki:Drogi i mostWŻuraw Gantry, IPodwójny żuraw. Z niecierpliwością czekamy na omówienie twoich potrzeb dźwigu i pomocy w znalezieniu idealnego rozwiązania dla Twojej firmy.
